Спірально-стрижневий фільтр типу “Johnson” для скважин

Світові тенденції в області проектування і будівництва водозабірних свердловин свідчать про однозначне виборі на користь застосування некорозійного обладнання.
На сьогоднішній день найдосконалішим рішенням фільтрації води при будівництві свердловин визнаний спірально-стрижневий фільтр типу “Johnson”.

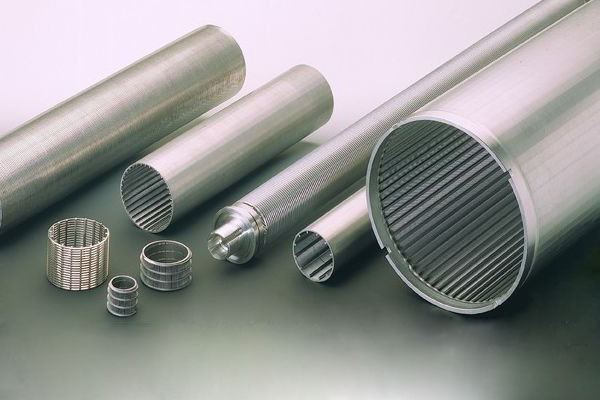

Його конструкція являє собою намотаний по спіралі на опорні стрижні і приварений до них «V» -подібний профіль, який утворює нескінченну щілину по всій довжині вироби.

Для виготовлення застосовуються нержавіючі марки стали 304L, 316L зі стандартом ASTM A580 або аналоги відповідно ГОСТ 4543-71 03Х18Н10Т-У і 03Х17Н113М2, які забезпечують максимальний опір корозії.
Розміри щілин при цьому можуть бути виготовлені від 0,2 до 4,0 мм і відповідати всім вимогам проектування водозабірних свердловин.

Переваги
Особлива конструкція свердловинного фільтра дозволяє оптимізувати потік води не допустити механічну кальматацію фільтра, прискорити розробку водоносного горизонту. При цьому:
• шпаруватість спірально-стрижневого фільтра може досягати 40%
• швидкість потоку води всередині фільтра максимальна і в 9 разів більше, ніж у перфорованих обсадних труб при однаковій довжині, діаметрі, розмірі отворів

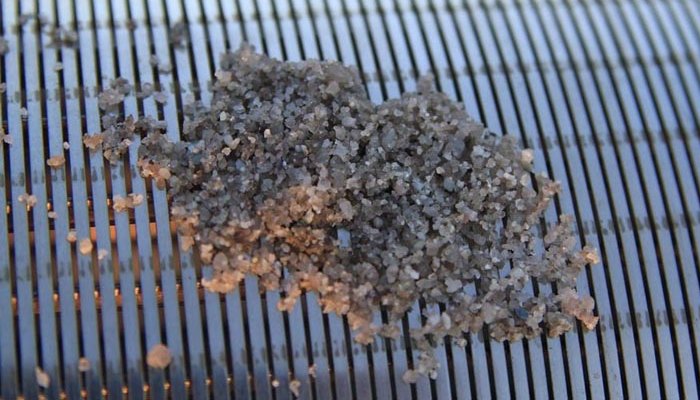

• щілини в формі «V» -образного профілю дають тільки дві точки контакту з піщинками, зменшуючи ризик механічної кальматаціі
• конструкція фільтра полегшує очистку в процесі старіння свердловини
• гідравлічні характеристики фільтра максимально ефективно сприяють розробці пласта і видалення з нього дрібних піщинок, а більших, через які вільно проходить вода, залишати за фільтром
• відкритий простір фільтра дозволяє надходити воді в свердловину повільно, виключаючи проблеми при високій швидкості відкачки
• нержавіючі марки стали, що застосовуються в конструкції фільтра, збільшують ресурс безаварійної експлуатації свердловини
• фільтри можуть успішно працювати на глибинах понад 300 метрів. Але в кожному конкретному випадку міцність його конструкції розраховується і узгоджується з проектом.

Використання
Спірально – стрижневі фільтри рекомендується застосовувати у випадках коли:
• продуктивний горизонт складається з дрібних або дрібнозернистих пісків
• тонкі водоносні шари, де потрібна максимальна шпаруватість
• свердловини з гравійної обсипанням
• свердловини малого діаметру
